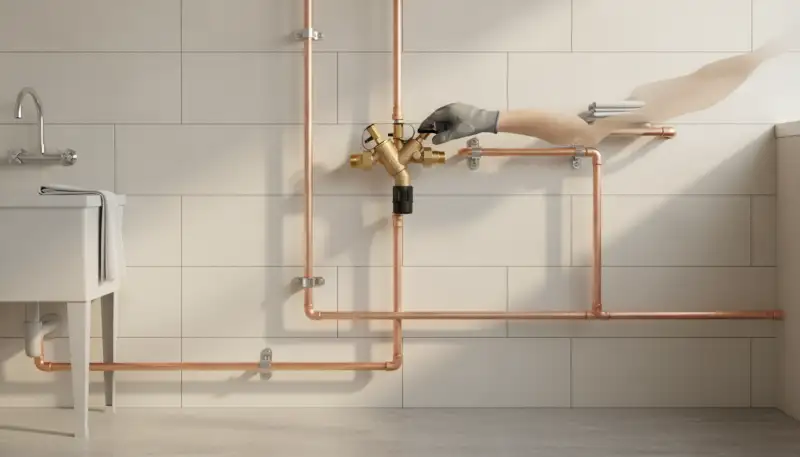

Systemtrenner Trinkwasser: Schutz vor Verunreinigung
Was ist ein Systemtrenner und warum ist er unerlässlich?
Die Qualität unseres Trinkwassers ist ein hohes Gut, das es zu schützen gilt. Täglich nutzen wir Leitungswasser nicht nur zum Trinken und Kochen, sondern auch für eine Vielzahl anderer Zwecke, die potenziell eine Rückverunreinigung des öffentlichen Netzes zur Folge haben könnten. Genau hier kommt der Systemtrenner Trinkwasser ins Spiel. Dieses unscheinbare Bauteil ist ein entscheidender Wächter in jeder modernen Wasserinstallation. Seine Hauptaufgabe ist es, eine physische Barriere zwischen der Trinkwasserinstallation und nachgeschalteten Anlagen zu schaffen, die potenziell verunreinigtes Wasser zurück ins Netz drücken könnten. Denken Sie beispielsweise an eine Heizungsanlage, eine Bewässerungsanlage für den Garten oder auch an bestimmte gewerbliche Geräte, die mit Chemikalien arbeiten. Ohne einen solchen Schutzmechanismus bestünde die Gefahr, dass Schmutzpartikel, Chemikalien oder sogar Mikroorganismen in unser kostbares Trinkwasser gelangen.
Empfohlene Produkte zu systemtrenner trinkwasser
Caleffi Systemtrenner 3/4 Zoll Überwurf x 3/4 Zoll AG DN 20 Typ BA mit Monoblock
Systemtrenner CA295 Rohrtrenner Schutz von Trinkwassersystemen DN15 DN20 Auswahl
Buderus Logafix Nachfüllkombination Systemtrenner BA Füllkombi Heizung 3/4 VES
SYR Systemtrenner STBA 200 f Zapfventil DN 15, R 1/2 6625.15.002
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Die Notwendigkeit eines solchen Schutzes ist nicht nur eine Frage der Hygiene, sondern auch der gesetzlichen Vorschriften. In Deutschland sind die Anforderungen an die Trinkwasserqualität und den Schutz des Netzes streng geregelt. Ein korrekt installierter Rückflussverhinderer Wasserleitung oder ein kompletter Systemtrenner verhindert zuverlässig, dass Nicht-Trinkwasser in das öffentliche Netz zurückfließt. Dies schützt nicht nur Ihre eigene Gesundheit, sondern auch die Ihrer Nachbarn und der gesamten Gemeinschaft, die dasselbe Wassernetz nutzt. Es ist ein Akt der Vorsorge, der weitreichende Konsequenzen verhindern kann, von der Verbreitung von Krankheitserregern bis hin zur Beschädigung von Wasserleitungen durch korrosive Stoffe. Daher ist die Investition in einen hochwertigen Systemtrenner Trinkwasser eine Investition in Sicherheit und Gesundheit.
Die Gefahren durch Rückfließen und die Notwendigkeit von Schutzmaßnahmen
Das Konzept des Rückfließens mag auf den ersten Blick abstrakt erscheinen, doch die potenziellen Gefahren sind sehr real. Stellen Sie sich vor, der Wasserdruck im öffentlichen Netz sinkt plötzlich ab – zum Beispiel durch einen Rohrbruch oder eine hohe Entnahme an anderer Stelle. In solchen Momenten kann ein Unterdruck entstehen, der Wasser aus angeschlossenen Anlagen zurück in die Trinkwasserleitung saugt. Wenn diese Anlagen beispielsweise mit Frostschutzmittel befüllt sind, wie eine Fußbodenheizung, oder mit Schmutzwasser, wie ein Gartenschlauch, der in einer Pfütze liegt, ist eine Kontamination des Trinkwassers die direkte Folge. Solche Szenarien verdeutlichen die kritische Rolle, die ein Systemtrenner Trinkwasser spielt.
Die rechtlichen Rahmenbedingungen in Deutschland, insbesondere die Trinkwasserverordnung und die Normenreihe DIN EN 1717, schreiben genau vor, wann und welche Art von Systemtrennern eingesetzt werden müssen. Diese Vorschriften dienen dem Schutz der öffentlichen Trinkwasserversorgung vor Verunreinigungen und sind ein wichtiger Bestandteil des gesamten Systems zum trinkwasserinstallation schutz. Sie definieren verschiedene Risikokategorien für Flüssigkeiten und entsprechend die erforderlichen Schutzmaßnahmen. Ein Nichtbeachten dieser Vorschriften kann nicht nur empfindliche Strafen nach sich ziehen, sondern vor allem auch gravierende Gesundheitsrisiken für die Verbraucher verursachen. Daher ist es unerlässlich, die Anforderungen genau zu kennen und umzusetzen.
Verschiedene Typen von Systemtrennern für Ihre Trinkwasserinstallation
Nicht jeder Systemtrenner ist für jede Anwendung geeignet. Es gibt verschiedene Typen, die je nach dem Grad des Risikos der Rückverunreinigung ausgewählt werden müssen. Die gängigsten Typen werden mit Buchstabenkürzeln bezeichnet, die den jeweiligen Schutzgrad angeben:
- Typ BA (Systemtrenner mit kontrollierbarer Mitteldruckzone): Dies ist der höchste Schutzgrad und wird bei Flüssigkeiten der Kategorie 4 (gesundheitsschädlich) eingesetzt. Er besteht aus drei Kammern mit unterschiedlichem Druck, die im Falle eines Rückfließens das kontaminierte Wasser sicher ableiten. Er findet Anwendung bei Heizungsanlagen, Bewässerungssystemen mit Düngemittelzugabe oder in gewerblichen Bereichen mit hohen hygienischen Anforderungen.
- Typ CA (Systemtrenner mit nicht kontrollierbarer Mitteldruckzone): Für Flüssigkeiten der Kategorie 3 (nicht trinkbar, aber nicht gesundheitsschädlich). Er ist eine einfachere Variante des BA-Typs.
- Typ GA (Rohrtrenner mit freiem Auslauf): Bietet den sichersten Schutz durch eine vollständige Trennung des Trinkwassers von der Verbrauchsleitung. Das Wasser fließt frei in einen Behälter oder Trichter, bevor es weitergeleitet wird. Dies ist oft die Lösung für höchste Risikoklassen, wo absolute Trennung erforderlich ist.
Die Auswahl des richtigen Systemtrenner Trinkwasser ist eine Aufgabe für den Fachmann, da sie eine genaue Risikobewertung der angeschlossenen Anlage erfordert. Nur so kann gewährleistet werden, dass der bestmögliche Schutz für die trinkwasserinstallation schutz geboten wird. Oftmals ist es auch sinnvoll, ergänzend zum Systemtrenner einen Druckminderer Wasserinstallation zu verbauen, um das System vor zu hohem oder schwankendem Wasserdruck zu schützen.
Installation, Wartung und die Rolle des Fachmanns
Die korrekte Installation eines Systemtrenners ist entscheidend für seine einwandfreie Funktion. Fehler bei der Montage können die Schutzwirkung erheblich beeinträchtigen oder sogar ganz aufheben. Daher sollte die Installation stets von einem qualifizierten Sanitärfachmann durchgeführt werden. Dieser kennt nicht nur die einschlägigen Normen und Vorschriften, sondern verfügt auch über das nötige Know-how, um den Systemtrenner optimal in Ihre bestehende Wasserinstallation zu integrieren. Er kann auch beurteilen, ob weitere Komponenten wie ein Wasserfilter Hausanschluss sinnvoll sind, um das System zusätzlich zu schützen.
Empfohlene Produkte zu wasserfilter hausanschluss
VARIOSAN Vorfilter (10 Zoll) für Pumpen und Hauswasserwerke 18434, 1" Innengewin
Buderus Logafix Filterkombination 1 Zoll mit Druckminderer, Manometer und drehba
Buderus Hauswasserfilter Logafix mit Rückspülfilter und Druckminderer, 1 Zoll An
Rückspülfilter 1" Aqmos mit Druckminderer Wasserfilter Filter Hauswasserfilter
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Ebenso wichtig wie die Installation ist die regelmäßige Wartung. Ein Systemtrenner ist ein mechanisches Bauteil, das Verschleiß unterliegt. Dichtungen können altern, Ventile können verklemmen oder durch Kalkablagerungen in ihrer Funktion beeinträchtigt werden. Die DIN EN 1717 schreibt vor, dass Systemtrenner, insbesondere die Typen BA, in regelmäßigen Abständen, meist jährlich, von einem Sachkundigen überprüft und gewartet werden müssen. Bei dieser Wartung werden die Funktionen der Ventile und die Dichtheit geprüft. Ein Montageschlüssel Wasserfilter oder andere spezielle Werkzeuge können dabei zum Einsatz kommen, um beispielsweise Verschleißteile wie Dichtungen Sanitär auszutauschen. Eine ordnungsgemäße Wartung stellt sicher, dass Ihr Systemtrenner Trinkwasser jederzeit zuverlässig arbeitet und den erforderlichen Schutz bietet.
Den passenden Systemtrenner Trinkwasser auswählen und integrieren
Die Auswahl des idealen Systemtrenners hängt von mehreren Faktoren ab. Zunächst ist eine genaue Analyse der angeschlossenen Verbraucher und der damit verbundenen Risikoklasse der Flüssigkeit entscheidend. Eine Bewässerungsanlage für den Garten birgt andere Risiken als eine Chemikalien mischende Anlage in einem Labor. Auch die Durchflussmenge und der Betriebsdruck der Wasserinstallation müssen bei der Auswahl berücksichtigt werden, um eine optimale Funktion und eine ausreichende Wasserversorgung zu gewährleisten.
Für Haushalte, die beispielsweise eine Umkehrosmoseanlage betreiben, ist der Schutz des vorgelagerten Trinkwassernetzes ebenso wichtig. Auch wenn Osmoseanlagen selbst reines Wasser produzieren, dürfen sie keine Rückwirkungen auf das öffentliche Netz haben. Ein geeigneter Systemtrenner Trinkwasser sorgt hier für die nötige Sicherheit. Lassen Sie sich von einem Fachmann beraten, um die spezifischen Anforderungen Ihrer Installation zu ermitteln und den passenden Systemtrenner auszuwählen. Er kann Ihnen auch Empfehlungen für hochwertige Modelle geben, die langlebig und wartungsfreundlich sind. Die Investition in einen fachgerecht installierten und gewarteten Systemtrenner ist eine Investition in die langfristige Sicherheit und Qualität Ihres Trinkwassers.
Häufig gestellte Fragen
Was ist ein Systemtrenner Trinkwasser und wozu dient er?
Ein Systemtrenner Trinkwasser ist ein sicherheitstechnisches Bauteil in der Wasserinstallation, das dazu dient, das Trinkwassernetz vor Verunreinigungen aus angeschlossenen Systemen zu schützen. Diese Verunreinigungen können beispielsweise durch Rückfließen von Nicht-Trinkwasser (z.B. Heizungswasser, Gartenwasser, chemisch behandeltes Wasser) in das öffentliche Netz entstehen. Das Hauptziel ist es, die hohe Qualität des Trinkwassers zu gewährleisten und die Gesundheit der Verbraucher zu schützen. Es gibt verschiedene Typen von Systemtrennern, die je nach Risikograd der angeschlossenen Anlage eingesetzt werden. Moderne Systemtrenner für Trinkwasser sind so konstruiert, dass sie bei Druckschwankungen oder -abfällen im Trinkwassernetz eine physikalische Trennung herstellen und somit ein Rücksaugen von potenziell kontaminiertem Wasser verhindern. Sie sind unerlässlich in vielen privaten und gewerblichen Installationen, insbesondere dort, wo Wasserentnahmestellen für Nicht-Trinkwasserzwecke existieren.
Empfohlene Produkte zu systemtrenner trinkwasser
Caleffi Systemtrenner 3/4 Zoll Überwurf x 3/4 Zoll AG DN 20 Typ BA mit Monoblock
Systemtrenner CA295 Rohrtrenner Schutz von Trinkwassersystemen DN15 DN20 Auswahl
Buderus Logafix Nachfüllkombination Systemtrenner BA Füllkombi Heizung 3/4 VES
SYR Systemtrenner STBA 200 f Zapfventil DN 15, R 1/2 6625.15.002
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welche Arten von Systemtrennern gibt es für Trinkwasserinstallationen?
Für Trinkwasserinstallationen werden hauptsächlich drei Typen von Systemtrennern unterschieden, die nach dem Grad der Flüssigkeitskategorie (nach DIN EN 1717) ausgewählt werden:
- Typ BA (Systemtrenner mit kontrollierbarer Mitteldruckzone): Dies ist der am häufigsten verwendete Typ für Flüssigkeitskategorien bis 4 (z.B. Heizungswasser mit Inhibitoren, Wasser mit chemischen Zusätzen). Er bietet einen hohen Schutz durch drei Kammern mit unterschiedlichen Druckzonen und ein automatisches Ablassventil. Er ist kontrollierbar und muss regelmäßig gewartet werden.
- Typ CA (Systemtrenner mit nicht kontrollierbarer Mitteldruckzone): Geeignet für Flüssigkeitskategorien bis 3 (z.B. Wasser, das eine Gesundheitsgefährdung darstellt, aber keine giftigen Stoffe enthält). Er ist einfacher aufgebaut als Typ BA, aber nicht kontrollierbar und wird oft bei kleineren Anwendungen oder bestimmten Armaturen eingesetzt.
- Typ GA (Rohrtrenner mit Dauerdurchfluss): Wird für Flüssigkeitskategorien bis 2 (z.B. Wasser, das Veränderungen in Geschmack, Geruch oder Temperatur erfahren hat) verwendet, meist in Verbindung mit Zapfventilen.
Die Auswahl des richtigen Systemtrenner-Typs ist entscheidend für die Sicherheit und muss den lokalen Vorschriften entsprechen.
Wo müssen Systemtrenner für Trinkwasser eingesetzt werden?
Systemtrenner sind überall dort zwingend erforderlich, wo eine Verbindung zwischen dem Trinkwassernetz und einer Anlage besteht, die potenziell eine Gefahr der Rückverunreinigung darstellt. Typische Einsatzbereiche sind:
- Heizungsanlagen: Beim Befüllen und Nachfüllen von Heizkreisläufen, da Heizungswasser oft Zusätze (Korrosionsschutzmittel) enthält. Hier kommen oft Heizungs-Nachspeisestationen mit Systemtrenner zum Einsatz.
- Gartenbewässerung: Wenn Gartenschläuche direkt an das Trinkwassernetz angeschlossen werden und das Wasser mit Erde, Dünger oder stehendem Wasser in Kontakt kommen kann.
- Waschanlagen: Für Autos, Fahrräder oder andere Reinigungszwecke, bei denen Reinigungs- oder Desinfektionsmittel verwendet werden.
- Schwimmbäder und Whirlpools: Beim Befüllen und Nachfüllen, um zu verhindern, dass Poolwasser ins Trinkwassernetz gelangt.
- Industrielle Anwendungen: In Betrieben, wo Trinkwasser für Produktionsprozesse genutzt wird, die eine potenzielle Kontamination bergen.
Grundsätzlich gilt: Sobald Trinkwasser mit Nicht-Trinkwasser in Kontakt kommen könnte, ist ein geeigneter Systemtrenner vorgeschrieben, um die öffentliche Wasserversorgung zu schützen.
Wie funktioniert ein Systemtrenner Trinkwasser?
Die Funktionsweise eines Systemtrenners basiert auf dem Prinzip der Druckzonentrennung, um einen Rückfluss von Nicht-Trinkwasser zu verhindern. Am Beispiel eines Typ BA Systemtrenners (mit kontrollierbarer Mitteldruckzone) läuft dies wie folgt ab:
Der Systemtrenner besteht aus drei Druckzonen, die durch zwei Rückflussverhinderer und ein dazwischenliegendes Ablassventil voneinander getrennt sind:
- Einlasszone (Druckzone 1): Hier fließt das saubere Trinkwasser ein.
- Mitteldruckzone (Druckzone 2): Diese Zone befindet sich zwischen den beiden Rückflussverhinderern.
- Auslasszone (Druckzone 3): Hier wird das Wasser zur Verbrauchsstelle weitergeleitet.
Im Normalbetrieb ist der Druck in der Einlasszone am höchsten, gefolgt von der Mitteldruckzone und der Auslasszone. Sollte der Druck in der Einlasszone unter einen bestimmten Wert fallen (z.B. bei einem Druckabfall im Trinkwassernetz), öffnet sich das Ablassventil in der Mitteldruckzone automatisch. Dadurch wird die Mitteldruckzone entleert und ein Unterdruck erzeugt, der verhindert, dass Wasser aus der Auslasszone (also potenziell verunreinigtes Wasser) in die Mitteldruckzone und weiter ins Trinkwassernetz zurückgesaugt werden kann. Der erste Rückflussverhinderer verhindert zudem, dass Wasser aus der Mitteldruckzone in die Einlasszone zurückströmt.
Welche Vorschriften und Normen gelten für Systemtrenner?
In Deutschland und Europa sind der Einsatz und die Beschaffenheit von Systemtrennern streng geregelt, um die Trinkwasserqualität zu schützen. Die wichtigste Norm ist die DIN EN 1717 "Schutz des Trinkwassers vor Verunreinigungen in Trinkwasser-Installationen und allgemeine Anforderungen an Sicherungseinrichtungen zur Verhütung von Trinkwasserverunreinigungen durch Rückfließen". Diese Norm klassifiziert die Flüssigkeiten in verschiedene Kategorien und gibt vor, welche Art von Sicherungseinrichtung (Systemtrenner) für welche Gefahrenklasse zu verwenden ist. Ergänzend dazu gibt es nationale Vorschriften und Richtlinien, wie beispielsweise die Technischen Regeln für Trinkwasser-Installationen (TRWI) des DVGW (Deutscher Verein des Gas- und Wasserfaches), die im DVGW Arbeitsblatt W 551 konkretisiert werden. Diese Vorschriften legen auch die Anforderungen an Installation, Wartung und Prüfung der zugelassenen Systemtrenner fest. Es ist unerlässlich, dass alle verwendeten Geräte den aktuellen Normen entsprechen und eine entsprechende Zulassung (z.B. DVGW-Zulassung) besitzen.
Wie oft muss ein Systemtrenner gewartet werden?
Die regelmäßige Wartung eines Systemtrenners ist entscheidend für dessen zuverlässige Funktion und die Einhaltung der Trinkwasserhygiene. Gemäß den technischen Regeln und Herstellerangaben müssen kontrollierbare Systemtrenner (wie Typ BA) mindestens einmal jährlich von einem Sachkundigen überprüft und gewartet werden. Bei dieser Wartung werden die Funktion der Rückflussverhinderer und des Ablassventils geprüft, Dichtungen kontrolliert und gegebenenfalls verschlissene Teile ausgetauscht. Für nicht kontrollierbare Systemtrenner (Typ CA) gibt es oft Empfehlungen für einen Austausch in bestimmten Intervallen, da ihre Funktion nicht vor Ort geprüft werden kann. Eine mangelhafte Wartung kann nicht nur zu einer Gefährdung der Trinkwasserqualität führen, sondern auch rechtliche Konsequenzen nach sich ziehen. Es ist ratsam, für die Wartung einen qualifizierten Fachbetrieb zu beauftragen, der auch die entsprechenden Prüfprotokolle ausstellen kann, die oft von den Wasserversorgern gefordert werden. Hochwertige Wartungssets für Systemtrenner sind oft erhältlich.
Kann ich einen Systemtrenner selbst installieren?
Die Installation eines Systemtrenners, insbesondere eines für Trinkwasserinstallationen, sollte grundsätzlich von einem qualifizierten Fachhandwerker durchgeführt werden. Dies hat mehrere Gründe:
- Technische Anforderungen: Die Installation erfordert spezifisches Fachwissen über Wasserinstallationen, Druckverhältnisse, Fließrichtungen und die korrekte Positionierung des Geräts.
- Normen und Vorschriften: Es müssen die strengen Vorgaben der DIN EN 1717 und des DVGW Arbeitsblattes W 551 eingehalten werden. Eine fehlerhafte Installation kann nicht nur die Schutzfunktion beeinträchtigen, sondern auch zu rechtlichen Problemen führen, da der Betreiber der Anlage für die Einhaltung der Trinkwasserhygiene verantwortlich ist.
- Garantie und Zulassung: Viele Herstellergarantien sind an eine fachgerechte Installation gebunden. Zudem kann eine unsachgemäße Installation die DVGW-Zulassung des Geräts ungültig machen.
- Prüfung und Inbetriebnahme: Nach der Installation muss der Systemtrenner geprüft und in Betrieb genommen werden, was spezielle Messgeräte und Fachkenntnisse erfordert.
Auch wenn der Kauf von Installationszubehör online möglich ist, ist die Montage selbst keine Aufgabe für Laien.
Worauf sollte ich beim Kauf eines Systemtrenners achten?
Beim Kauf eines Systemtrenners für Trinkwasser sind mehrere wichtige Faktoren zu berücksichtigen, um die Sicherheit und Konformität zu gewährleisten:
- Typ des Systemtrenners: Wählen Sie den korrekten Typ (BA, CA, GA) entsprechend der Flüssigkeitskategorie der angeschlossenen Anlage. Typ BA ist der universellste und sicherste für die meisten Anwendungen.
- Anschlussgröße: Achten Sie auf die passende Gewindegröße (z.B. 1/2 Zoll, 3/4 Zoll, 1 Zoll) für Ihre bestehende Installation.
- Zulassungen: Stellen Sie sicher, dass der Systemtrenner über eine gültige DVGW-Zulassung und die Konformität zur DIN EN 1717 verfügt. Dies ist ein Qualitäts- und Sicherheitsmerkmal.
- Materialqualität: Hochwertige Modelle bestehen oft aus Messing oder Edelstahl, was Langlebigkeit und Korrosionsbeständigkeit garantiert.
- Wartungsfreundlichkeit: Bei Typ BA Systemtrennern ist es von Vorteil, wenn sie eine einfache Wartung ermöglichen und Ersatzteile leicht erhältlich sind.
- Durchflussleistung: Vergewissern Sie sich, dass die Durchflussleistung des Systemtrenners für Ihren Bedarf ausreichend ist, um keine unnötigen Druckverluste zu verursachen.
Investieren Sie in ein hochwertiges Gerät, da es eine entscheidende Rolle für Ihre Gesundheit und die Einhaltung der Vorschriften spielt.
